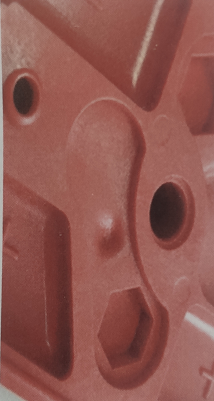

塑料產品有熔接線常常出現在兩股料流繞過制件上某些幾何形狀后重新匯聚的地方。雖然料流前沿互相接觸，但中心層卻會發生短暫遲滯。一旦出現滯料，熔料便開始冷卻，形成凍結層;較高的熔料溫度會產生較好的補縮效果，但塑料分子鏈的取向不會重疊，于是就產生了強度較差的熔接點或熔接線。

■熔料溫度偏低

提高熔料溫度， 讓兩股料流前沿更好地熔合，但需要注意不要超出材料的降解溫度

.模具溫度偏低

提高塑料模具溫度，讓料流前沿更好地熔合

■填充末端壓力不足

如果填充末端壓力偏低， 提高保壓壓力可使兩股熔料前沿更好地熔合;這樣溫度最高的料流前沿會在型腔壁相遇，這些區域也將獲得最大保壓壓力

■困氣

■在填充末端增加排氣可使兩股熔體前端更好地結合。應確保排氣位置正確，位置不當的排氣起不到排氣作用

■填充速率過慢

■熔料流動前沿無法到達填充末端，熔料距離澆口越遠越容易凍結。確保塑料剪切變稀的屬性發揮作用。提高填充速率會讓料流前沿溫度升高，增大剪切變稀的效果，從而提升結合線的強度

■填充距離過長

填充距離不宜過長 (LIT,長度比壁厚， 應該小于250: 1),如果LIT大于250: 1,通常被視為薄壁成型。可以減少流長比或者增加新的澆口，當然這樣可能又會產生新的熔接線

■澆口位置不當

■注塑加工澆口應設在熔接線形成后兩股料鋒仍能繼續流動的位置上

塑料加工的填充階段是怎么理解的？

填充階段 塑料制品廠在加工塑料產品時的填充是整個注塑循環過程中的第一步，時間從模具閉合開始注塑算起，到模具型腔填充到大約95%為止。理論上，填充時間越短，成型效率越高，但是實際中，成型時間或者注塑速度要受到很多條件的制約。高速填充。高速填充時剪切率較高，塑料由于剪切變稀的作用而存在粘

塑料制品有熔接線的分析原因

塑料產品有熔接線常常出現在兩股料流繞過制件上某些幾何形狀后重新匯聚的地方。雖然料流前沿互相接觸，但中心層卻會發生短暫遲滯。一旦出現滯料，熔料便開始冷卻，形成凍結層;較高的熔料溫度會產生較好的補縮效果，但塑料分子鏈的取向不會重疊，于是就產生了強度較差的熔接點或熔接線。■熔料溫

關于塑料模具的制作標準分析

為提高模具品質檔次，最大限度減少模具質量問題投訴，交給客戶滿意的塑料模具，對模具制造常見問題進行總結、歸納，并建立標準，按要求執行。1.小于2020的模胚，a、b板之間需要做撬模坑；大于2020的模胚所有模板包括頂針板間都要做撬模坑。2.模胚導柱導套要加工排氣槽，以防導柱導套拉傷。3.模具上不得有尖角，需要倒角處理

注塑加工有氣泡原因及解決辦法

注塑加工廠家有氣泡出現在較厚的制品，表面脹大，切開后斷面有氣泡成因及解決辦法：1、加料過程中沒控制好量，導致注射壓力過高，只需調整加料量即可；2、冷卻時間不足。可以在機器外使用冷壓模降溫冷卻；3、溫度過高，會在制品中出現分解黑線的現象。若分解情況輕微，只需適當降溫。如果整個機筒分解，只能是

鋁模具的優缺點是什么？

1. 重量輕。由于其密度只有一般模具鋼的36％，故運動慣性比較低，在生產過程中加，減速度均比較容易，能減低機器及模具的損耗。2. 機械加工容易及尺寸穩定性高。其切削速度比一般模具鋼快6倍以上，故大量減低模具加工時間，令模具可更快進行生產。3. 卓越的熱傳導率。其熱傳
